دستگاه رادیوگرافی و اصول کار آن در تصویربرداری پزشکی
دستگاه رادیوگرافی یکی از تجهیزات اساسی در حوزه تصویربرداری پزشکی است که با استفاده از اشعه ایکس، تصاویر داخلی بدن انسان را ثبت میکند. این دستگاه به کمک تولید پرتوهای ایکس قادر است با عبور از بافتهای مختلف بدن، تصاویری دو بعدی از ساختارهای داخلی مانند استخوانها، ریهها و اندامهای نرم ایجاد کند. تصاویر حاصل به پزشکان کمک میکند تا بدون نیاز به جراحی، وضعیت سلامت بیماران را بررسی و تشخیصهای دقیقتری انجام دهند.
اصول کار دستگاه رادیوگرافی بر پایه تولید اشعه ایکس در داخل یک تیوب مخصوص است که این پرتوها پس از عبور از بدن به یک آشکارساز (فیلم یا سنسور دیجیتال) برخورد میکنند. با توجه به تفاوت در جذب اشعه توسط بافتهای مختلف، تصویر نهایی دارای کنتراست مشخصی است که به تفکیک ساختارهای بدن کمک میکند. امروزه با پیشرفت فناوری، دستگاههای رادیوگرافی دیجیتال جایگزین مدلهای قدیمی شدهاند که سرعت تصویربرداری بالاتر، کیفیت بهتر و کاهش میزان اشعه تابیده شده به بیمار را فراهم میکنند.
ساختار و اجزای دستگاه رادیوگرافی
دستگاه رادیوگرافی از چند بخش اصلی تشکیل شده است که هر یک نقش مهمی در فرآیند تصویربرداری ایفا میکنند. تیوب اشعه ایکس یکی از مهمترین اجزا است که پرتوهای ایکس را تولید میکند. این تیوب با استفاده از انرژی الکتریکی، الکترونها را شتاب داده و آنها را به صفحه فلزی برخورد میدهد که در نتیجه اشعه ایکس تولید میشود. کنترل دقیق تیوب برای تنظیم میزان و شدت اشعه تابیده شده بسیار حیاتی است. آشکارساز یا فیلم رادیولوژی، بخش دیگری است که پرتوهای عبوری از بدن را دریافت میکند و آنها را به تصویر قابل مشاهده تبدیل میکند.
در دستگاههای قدیمیتر از فیلمهای حساس به اشعه ایکس استفاده میشد؛ اما امروزه آشکارسازهای دیجیتال با دقت بالاتر و سرعت بیشتر جایگزین شدهاند. سیستم کنترل و نمایش تصویر به اپراتور امکان میدهد تنظیمات لازم را اعمال کرده و تصاویر ثبت شده را بلافاصله مشاهده و بررسی کند. در نهایت میز یا تخت بیمار به گونهای طراحی شده است که بیمار در موقعیت مناسب قرار گیرد و برای تصویربرداری بهینه و راحتی بیمار فراهم شود. این اجزا در کنار هم، دستگاه رادیوگرافی را به ابزاری کارآمد برای تشخیصهای پزشکی تبدیل میکنند.
مکانیسم عملکرد دستگاه رادیوگرافی
دستگاه رادیوگرافی بر پایه تولید و استفاده از اشعه ایکس کار میکند که نوعی پرتو یونیزان است و توانایی عبور از بافتهای مختلف بدن را دارد. در این سیستم، ابتدا تیوب اشعه ایکس الکترونها را با سرعت بالا به سمت یک هدف فلزی (معمولاً تنگستن) شلیک میکند. هنگامی که این الکترونها با هدف برخورد میکنند، انرژی جنبشی آنها به صورت اشه ایکس آزاد میشود.
این اشعهها به سمت بدن بیمار تابیده شده و از طریق بافتها عبور میکنند. بافتهای بدن بسته به چگالی و ترکیب خود، مقدار متفاوتی از اشعه ایکس را جذب یا عبور میدهند. برای مثال، استخوانها که چگالی بالایی دارند، بیشتر اشعه را جذب کرده و کمتر عبور میدهند. در حالی که بافتهای نرم مانند عضلات و ریهها، اشعه بیشتری را عبور میدهند.
این تفاوت در جذب اشعه باعث ایجاد کنتراست بین بخشهای مختلف بدن روی آشکارساز یا فیلم رادیولوژی میشود. سپس این اطلاعات به شکل تصویری دو بعدی روی صفحه نمایش یا فیلم چاپ میشود که پزشکان میتوانند برای تشخیص بیماریها و مشکلات داخلی بدن از آن استفاده کنند. در مدلهای جدید، سیستمهای دیجیتال به جای فیلمهای سنتی استفاده شده و امکان پردازش و ذخیرهسازی سریعتر و دقیقتر تصاویر را فراهم میکنند.
کاربردهای رادیوگرافی در تصویربرداری از بخشهای مختلف بدن
رادیوگرافی یکی از پرکاربردترین روشهای تصویربرداری پزشکی است که برای بررسی و تشخیص مشکلات در بخشهای مختلف بدن استفاده میشود. این روش به ویژه برای تصویربرداری از استخوانها و مفاصل کاربرد فراوان دارد و میتواند شکستگیها، تغییرات ناشی از آرتروز، التهاب و ناهنجاریهای استخوانی را به خوبی نشان دهد. همچنین رادیوگرافی قفسه سینه برای ارزیابی بیماریهای ریوی مانند ذاتالریه، تومورها و مشکلات قلبی مورد استفاده قرار میگیرد.

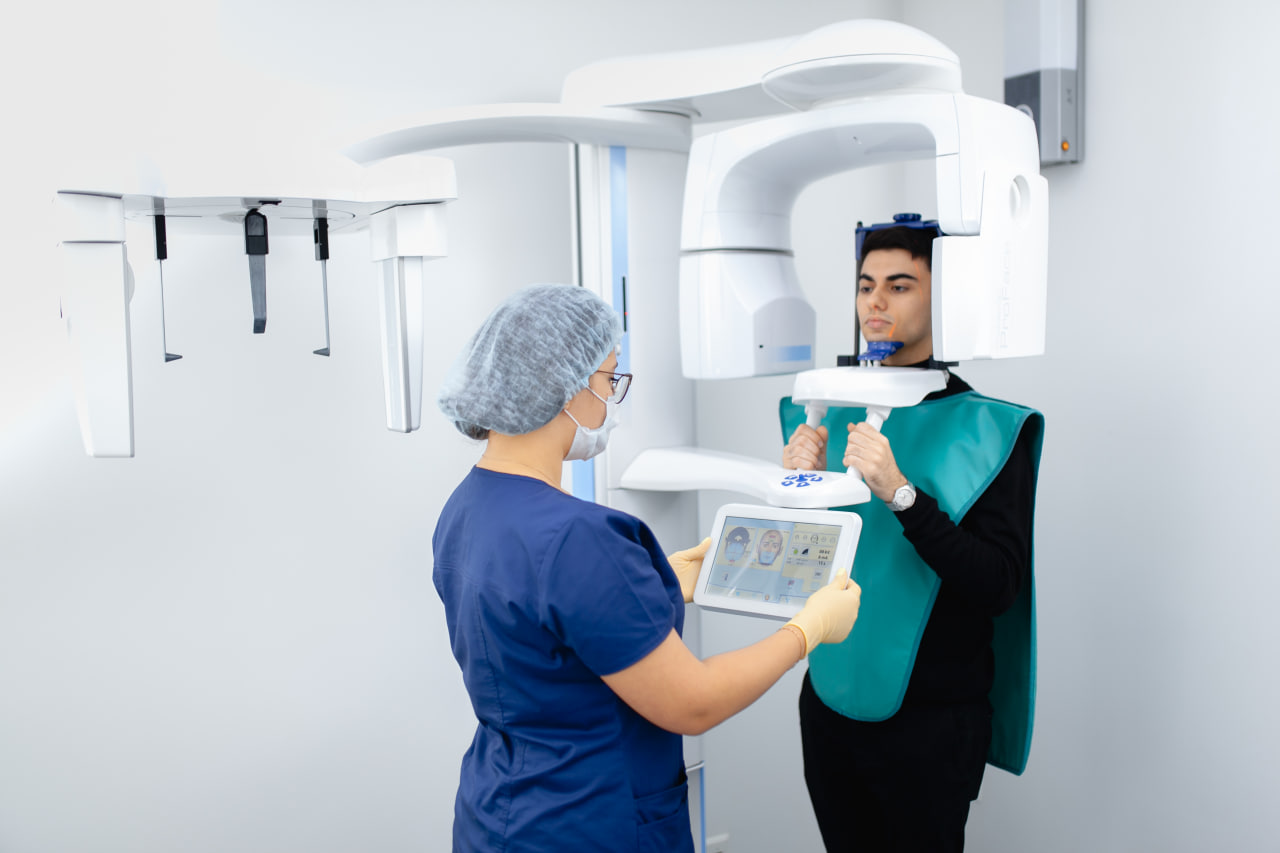

علاوه بر این رادیوگرافی در تصویربرداری از دندانها و فک، به ویژه برای تشخیص پوسیدگی، عفونتها و ناهنجاریهای ساختاری، کاربرد گستردهای دارد. در برخی موارد نیز برای بررسی شکم، رودهها و دستگاه ادراری به کار میرود، هر چند در این مناطق اغلب روشهای تصویربرداری پیشرفتهتری مانند دستگاه سی تی اسکن یا اولتراسوند ترجیح داده میشوند. به طور کلی رادیوگرافی به دلیل سرعت، دقت و هزینه مناسب، یکی از ابزارهای اولیه و حیاتی در تشخیص پزشکی محسوب میشود.
اقدامات ایمنی و مراقبت در استفاده از دستگاه رادیوگرافی
استفاده از دستگاه رادیوگرافی مستلزم رعایت دقیق نکات ایمنی به منظور حفظ سلامت بیمار و اپراتور است، چرا که اشعه ایکس از نوع پرتوهای یونیزان بوده و میتواند در صورت سوء استفاده یا تابش بیش از حد، آسیبهای جدی به بافتهای زنده وارد کند. از مهمترین اقدامات ایمنی، استفاده از محافظهای سربی مانند پیشبندهای سربی برای بیماران و روپوشهای حفاظتی برای اپراتورها است تا از تابش غیرضروری اشعه جلوگیری شود. همچنین فاصله مناسب بین منبع اشعه و فرد بدون نیاز به تصویربرداری باید حفظ شود.
علاوه بر تجهیزات حفاظتی، تنظیم دقیق میزان اشعه تابیده شده بر اساس نوع تصویربرداری و اندازه بدن بیمار اهمیت زیادی دارد تا کمترین دوز ممکن برای گرفتن تصویر کافی استفاده شود. اپراتورها باید از پروتکلهای استاندارد پرتوگیری پیروی کنند و در صورت وجود زنان باردار یا بیماران حساس، مراقبتهای ویژهای انجام دهند. همچنین دستگاه باید به صورت دورهای بازبینی و کالیبره شود تا عملکرد صحیح و ایمن آن تضمین گردد. رعایت این نکات علاوه بر حفظ سلامت افراد، کیفیت بالای تصاویر پزشکی را نیز تضمین میکند.
آیا رادیوگرافی برای زنان باردار خطرناک است؟
رادیوگرافی شامل استفاده از اشعه ایکس است که میتواند برای جنین در حال رشد خطرناک باشد، به خصوص در سه ماهه اول بارداری که اندامها و سیستمهای حیاتی جنین در حال شکلگیری هستند. بنابراین انجام رادیوگرافی در این دوران باید تنها در مواقع ضروری و با رعایت دقیق نکات ایمنی و حداقل دوز تابش انجام شود. در بسیاری از موارد، پزشکان تلاش میکنند از روشهای تصویربرداری بدون اشعه مانند سونوگرافی استفاده کنند تا خطرات احتمالی برای جنین به حداقل برسد.
اگر رادیوگرافی ضروری باشد، معمولاً با استفاده از محافظهای سربی و تنظیم دقیق دستگاه، میزان تابش به حداقل کاهش پیدا میکند تا آسیب به جنین محدود شود. همچنین پیش از انجام رادیوگرافی، مهم است که بیمار به تکنسین و پزشک اطلاع دهد که باردار است تا اقدامات محافظتی لازم رعایت شود. به طور کلی در صورت لزوم و با رعایت نکات ایمنی، رادیوگرافی میتواند با ریسک بسیار کم و کنترل شده برای زنان باردار انجام شود.
